380V Automatyczny BLDC stator armatura igła cewka maszyna owijania silnika wirnika obrotowy igły do silnika bez szczotki
(1) Indukcja maszynowa:
Ta maszyna do owijania igły bez szczotki jest przeznaczona do owijania cewki statorowej zewnętrznej armatury BLDC.Klienci mogą ustawić parametry zgodnie z własnymi potrzebami, takie jak automatyczne owijanie, wieloprzewodowe owijanie, automatyczne indeksowanie, automatyczne rozciąganie, prędkość owijania itp.; Każdy cykl działania owija jednocześnie 2 wirniki BLDC.prosta obsługa i wysoka wydajność produkcji.
(2) Parametry techniczne:
| Nazwa produktu: |
Maszyna nawijania cewki statoru BLDC/Winkler igłowy |
| Rodzaj: |
Automatyczne |
| Identyfikator armatury BLDC: |
20-80 mm (Inne specyfikacje mogą być specjalnie zaprojektowane) |
| BLDC Armatura O.D.: |
50-120 mm ((Inne specyfikacje mogą być specjalnie zaprojektowane) |
| Długość stosu blokowania BLDC: |
10-80 mm ((Standardowy bieg)
100-200mm ((Długotrwałe uderzenie, specjalne dostosowanie)
|
| Wykryj. |
0.5-1.5 mm ((Inne specyfikacje mogą być specjalnie zaprojektowane) |
| Zastosowany numer bieguna: |
wielobiegunowe |
| Mechanizm zawijania silnika: |
Wkręcanie igły |
| Stacje zawijania: |
Dwa. |
| Prędkości węzła: |
0-300 obrotów na minutę (regulowane) |
| Serwo mechanizm: |
Dwa silniki indeksujące o mocy 4,4 kW
Jeden silnik zwrotny o mocy 3 kW z hamulcem
750 W lub więcej, z dwoma silnikami kablowymi
|
| napięcie: |
380V/50HZ trzyfazowe cztery przewody |
| Ciśnienie powietrza: |
00,5-1Mpa |
| Moc: |
20 kW |
| Wymiar: |
1200*1360*1800mm (Długość * szerokość * wysokość) Nie obejmuje stojaka drutowego |
| Poziom: |
600 kg |
(3) Stosowanie:
Maszyna do owijania igły z wirnika silnika jest odpowiednia do owijania statoru zewnętrznego silnika bez szczotek w wielu dziedzinach, takich jak HM, sprzęt medyczny, urządzenia gospodarstwa domowego i pojazdy elektryczne.
(4) Funkcja i charakterystyka:
1Maszyna do owijania igły silnikowej nadaje się do wielokrotnego owijania cewki armatury BLDC, ręcznego załadunku i rozładunku, automatycznego zaciskania, owijania i obcinania.
2Ramka przyjmuje pogrubiony profil aluminiowy 4080, a płyta stołowa przyjmuje żelazo odlewane w celu wchłaniania wibracji, nawet podczas zawijania przy dużej prędkości wibracja jest bardzo mała.
3. części narzędziowe i urządzenia przyjmują tryb pozycjonowania w dół, stabilne pozycjonowanie i niezawodne zaciskanie.
4. zaciskanie drutu i cięcie drutu, kompaktowa struktura części linii, zaciskanie drutu i cięcie drutu zakończone jednocześnie;
5Różne parametry statora i uzwojenia można szybko przełączać za pośrednictwem interfejsu HMI, aby dostosować się do różnych wymagań statora.
6. Szybka zmiana narzędzi; ((20 minut z biegłością)
7. Pełna ochrona stopem aluminium
8. sterowanie PLC, wyświetlacz usterek
9/Włókno jest umiarkowane, bez obrażeń, bez pęknięć, etc.
10Badanie soli produktu przeprowadza się w zakresie 10 mA w ciągu jednej minuty.
11Wskaźnik bezpieczeństwa sprzętu: zgodny z normą CE.
12Wydajność: 120 obrotów / min.
13/ Byt: 5 minut / wirnik BLDC.
14Hałas: 60-70 decybeli lub mniej.
(5)Pokaz zdjęć

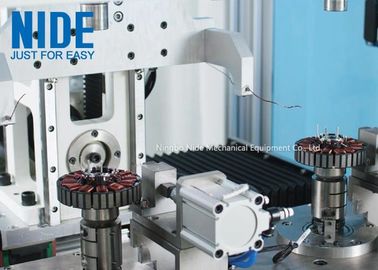

1.Maszyna do owijania igły statora BLDC

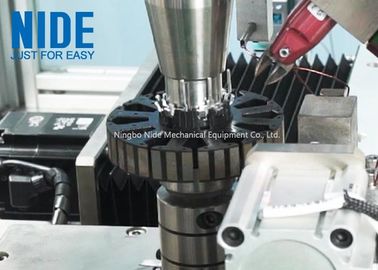

2. maszyna do owijania igły statora BLDC
