Automatyczna maszyna do kształtowania statoru z włosami włosowymi rozwiązanie technologiczne silnika włosowego dla silnika napędowego samochodu

Opis procesu maszyny kształtującej statory z szpilką włosową

Główna struktura obejmuje: mechanizm podawania drutu, mechanizm wyprostowania, mechanizm wybierania i usuwania farby, mechanizm uwalniania drutu, mechanizm cięcia, mechanizm tworzenia cewki z włosami,mechanizm odsysania odpadów, mechanizm okablowania itp.;

W sprawiemaszyna do tworzenia statorów z szpilką włosowąjest uruchamiana ręcznie, a maszyna automatycznie kończy rozładunek materiału, wyprostowanie drutu miedzianego, wybieranie i usuwanie farby, podawanie stałej długości, formowanie 2D, cięcie, formowanie 3D,wysysacz odpadów, pieczętowanie i formowanie oraz zbieranie szpilek do włosów.

ręczne ładowanie i rozładunek cewki z drutu miedzianego,

O masie przekraczającej 1 mm

Ręczna wymiana form formowania.

Proces owijania statora w szpilce włosowej dzieli się na 5 etapów:

•rozwijanie drutu miedzianego z cewki, wyprostowanie i wprowadzanie do stacji

•W niektórych miejscach należy usunąć izolację z drutu

•Rozcinanie kawałków drutu do określonych wymaganych długości

•Zgięcie kształtów 2D

• Formowanie kształtów 3D za pomocą jednej zainstalowanej matri, elastyczna do wymiany na różne formy

Kontrola jakości technologii kształtowania szpilki włosowej

1. serwo układ zasilający drut, zasilacz drutu	dokładność może spełniać ≤ ± 0,2 mm;
2. Odchylenie między wielkością kształtu U po formowaniu a teoretycznym modelem cyfrowym:	prostotę nogi wynosi ≤ 0.2, korona z uwzględnieniem R i kontur 20 mm poniżej korony wynosi ≤1;
3. 2D kąt gięcia	dokładność ≤ 0,5°;
4. napięcie awaryjne linii U-pin	nie jest mniejsza niż 90% wymaganego napięcia wytrzymałościowego drutu miedzianego (wartość napięcia wytrzymałościowego musi zostać zweryfikowana w praktyce);
5. U-pin nie ma nieprawidłowego gięcia, deformacji ani przeplatań;
6. nie ma pozostałości podczas usuwania farby, a grubość jest jednorodna;

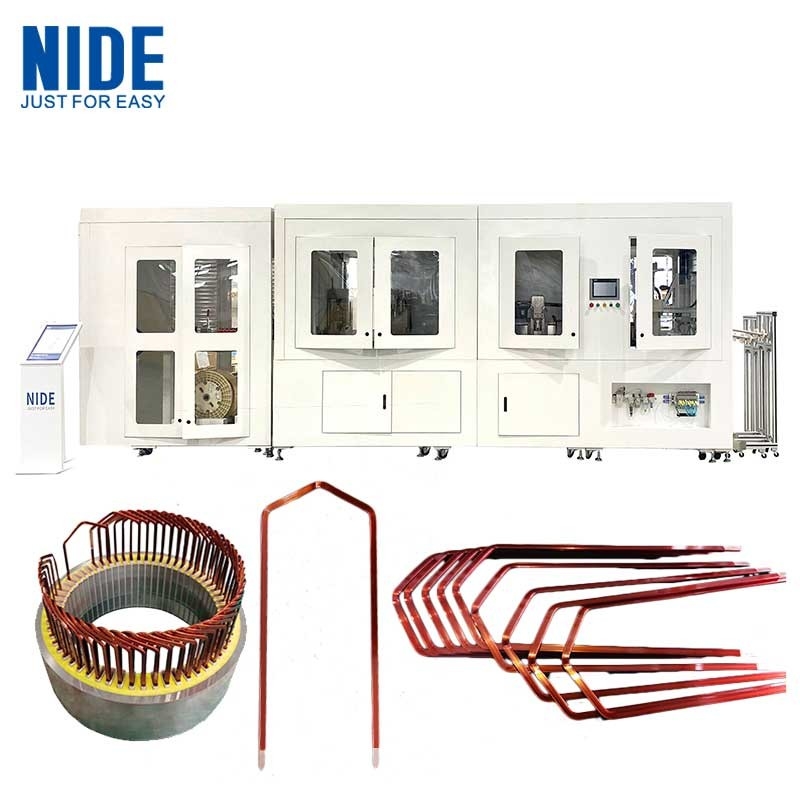

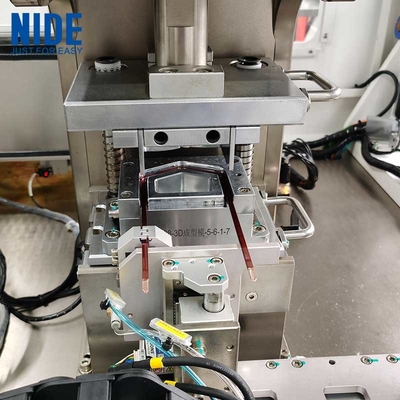

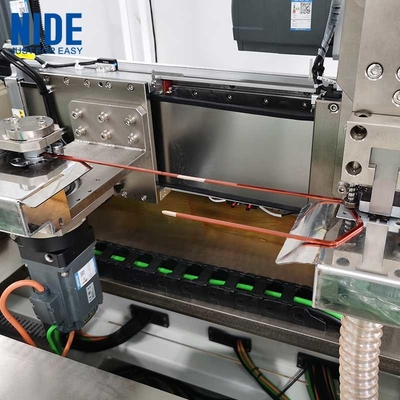

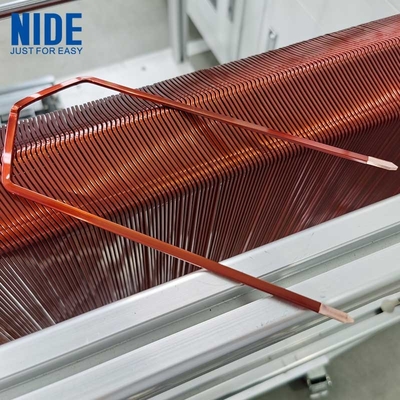

Pokaz zdjęć:
