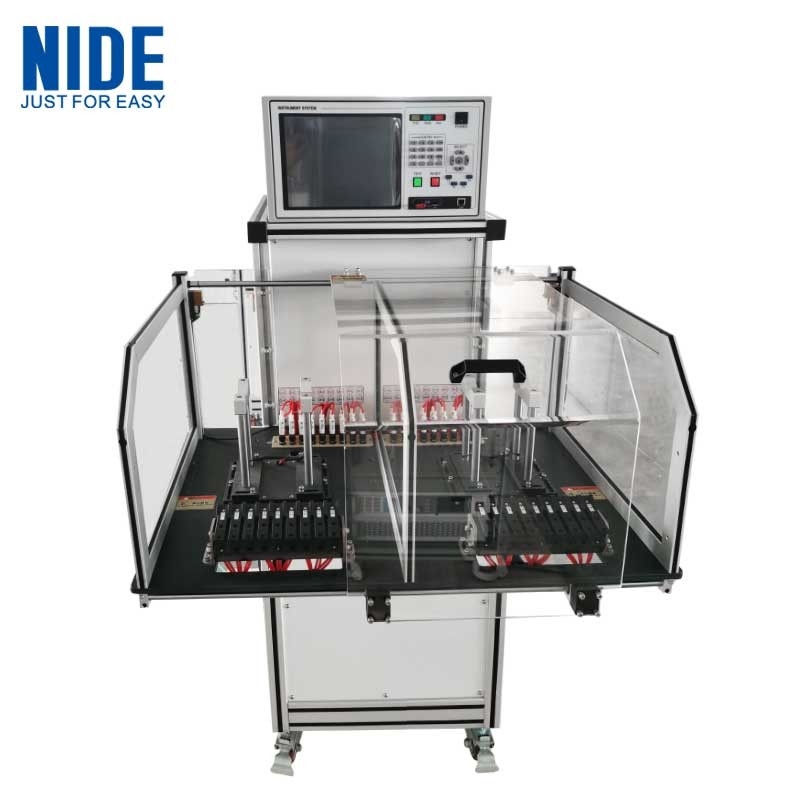

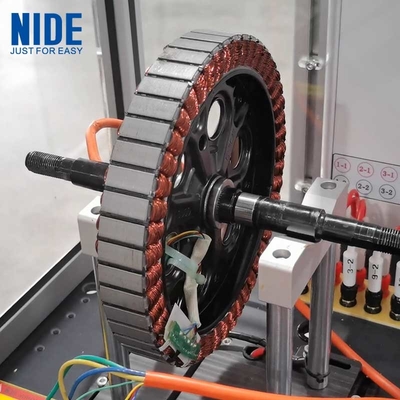

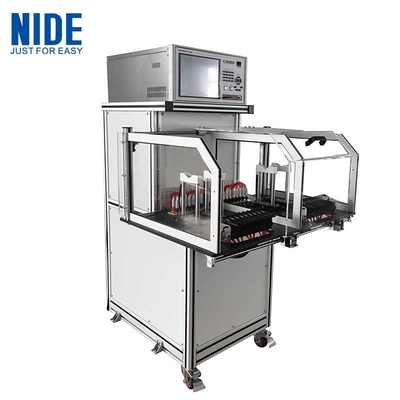

Automatyczna maszyna do testowania statoru z silnikiem kołowym BLDC

BLDC Wheel Hub Motor Stator Tesing Machine jest po procesie tłoczenia wału.

1. Właściwości:

Standardowy test silnika, wprowadzony ręcznie.elementy testowe nie powiodły się, będzie wyświetlać dane o pozycji NG i ma alarm dźwiękowy i świetlny.

Prędkość badania układu: cykl badania statora silnika o jednej prędkości nie może przekroczyć 6 sekund.

Wyświetlacz to 10,4-calowy ekran LCD.

Automatyczne zapisy danych z badań, automatyczne wyniki statystyczne badań, podsumowanie daty, miesiąca, roku sprawozdania statystycznego i możliwość zapisania wyników statystycznych.Numer modelu i elementy badawcze mogą być arbitralnie wybierane, dane mogą być zapisywane po zmianie modelu (nie ma potrzeby e-wzorowania fal fal wzrostowych).

Sprzęt powinien mieć środki ochrony bezpieczeństwa, aby uniknąć niewłaściwego użytkowania przez operatora lub nieprawidłowego działania sprzętu spowodowanego wypadkami osobistymi lub wypadkami sprzętowymi.

Wysokonapięciowa część obwodu jest oddzielona od niskonapięciowej części obwodu w celu zapewnienia, że efekt izolacyjny, napięcie,hi-pot i inne elementy badawcze wysokiego napięcia z wykorzystaniem przewodu zasilania wysokiego napięciaZiemia musi być w dobrym kontakcie.

2Test nadciśnieniowy:

Stosowanie napięcia uderzeniowego o określonej amplitudzie i formie fali na obu końcach uzwojenia; porównanie różnicy między formą fali oscylacyjnej a formą fali standardowej.

Zakres ustawień napięcia wyjściowego: 500 ~ 3000V ±(3%×wartość pokazana+8V)

Częstotliwość pobierania próbek: 100 MHz

Projekt porównania kształtu fali: : Obszar, różnica powierzchni, aureola, faza; interfejs testowy pokazuje 3 fale fal

3. Badanie wytrzymałości dielektrycznej (Hi-pot):

Wykorzystuje częstotliwość mocy wysokiego napięcia przez pewien czas między całym uzwojenia i powłoki; wykrywa przepływ wycieku obwodu, napięcie wyjściowe sterowane przez program wewnętrzny;automatycznie dostosowuje napięcie wyjściowe, nie wpływa na wahania napięcia wejściowego.

Zakres ustawień napięcia wyjściowego / dokładność:200~3000VAC50Hz1~60s±(wartość ustawienia 2%+10V)

Zakres pomiaru prądu awaryjnego/dokładność pomiaru:0.1~20mA±2%

Zakres bieżącego alarmu ustawiony wstępnie: górna granica:00,10 ≈ 20,00 mA, dolna granica:00,00 ‰ 5,00 mA

Rozdzielczość prądu: ± 2% × wartość wyświetlacza + 0,05 mA); 0,01 mA

Zakres czasu badania/rozstrzygnięcie:00,5999,0 s/krok

Wykrycie łukowe: poziom 1~9 (9 jest najwyższą wrażliwością)

4Badanie odporności na izolację

Wykorzystuje wysokie napięcie prądu stałego przez określony okres między wszystkie uzwojenia a powłoką w celu wykrycia oporu pętli.

Zakres/dokładność ustawienia napięcia wyjściowego: DC500V/1000V±(% wartość ustawienia+10V)

Zakres pomiaru odporności izolacyjnej:1500MΩ≤100MΩ:±(3%×wartość wyświetlana+0,5MΩ);>100MΩ:±(5%×wartość wyświetlana+5MΩ)

Zakres ustawień alarmu o odporności izolacyjnej:granica górna: 0 ‰ 500 MΩ;granica dolna: 1 ‰ 100 MΩ

Zmiana czasu pomiaru czasu pomiaru: 0,5 ‰ 999 s 0,1 s/krok

5. Badanie niskiej odporności prądu stałego:

Wykorzystuje prąd stały na obu końcach uzwojenia; mierzy temperaturę i opór uzwojenia i konwertuje do oporu w określonej temperaturze; wyświetla brak równowagi

, zasięg może być ustawiony.

Zakres pomiaru/dokładność: 10,0 mΩ~2000Ω ± (0,3% ×wartość wyświetlacza + 3 słowa) Kompensacja temperatury może być ustawiona.

Zakres czasu badania/rozstrzygnięcie: 0,5~999 s 0,1 s/krok

Rozdzielczość: 0,001Ω

Badanie temperatury: DS18b20-10.0°C~+50.0°C

Kierunek obrotu: CW. CCW, brak obrotu

Dokładność: ±0,5°C (zakres:-10°C~+50°C)
