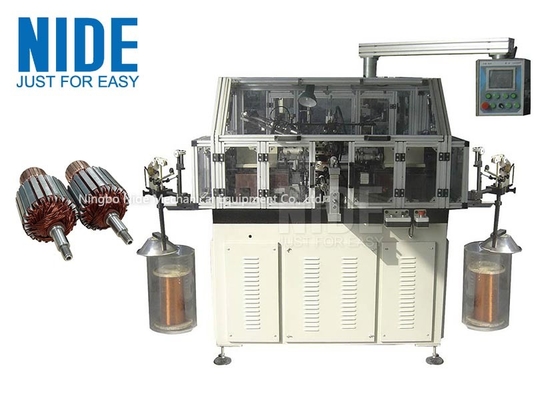

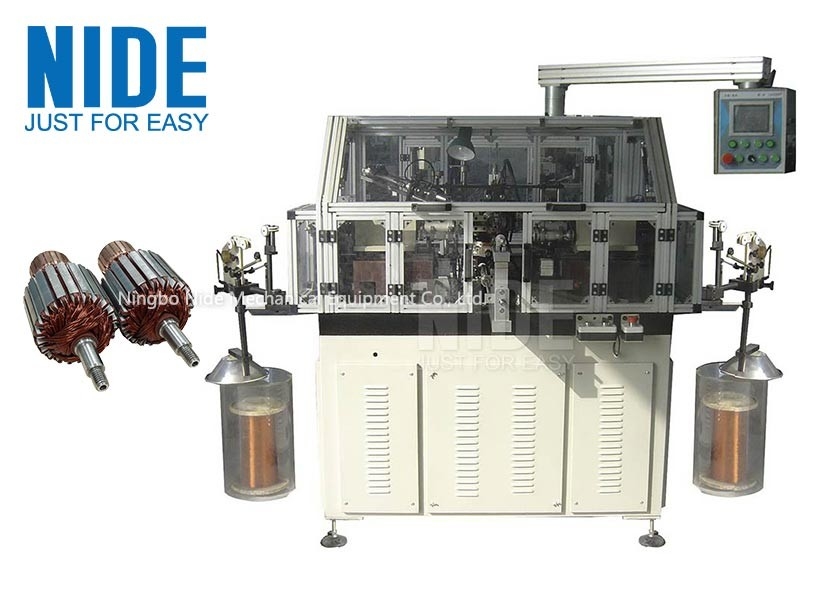

Półautomatyczna maszyna do nawijania armatury z podwójną ulotką Niezawodna, sterowana przez PLC

Półautomatyczna maszyna do nawijania armatury z podwójną ulotką Niezawodna, sterowana przez PLC

Szybki szczegół:

1. Ta maszyna do nawijania tworników ma dwie ulotki nawojowe.

2. Może automatycznie nawijać wirnik.

3. Ta maszyna do nawijania twornika jest odpowiednia dla zakresu średnic drutu 0,08-1,08 mm

4. Ta maszyna do nawijania twornika nadaje się zarówno do komutatora typu pion, jak i haka.

Opis:

Półautomatyczna maszyna do nawijania armatury z podwójną ulotką jest specjalnie zaprojektowana do nawijania nawet zbrojeń szczelinowych.Nadaje się do zwory komutatora typu hakowego lub pionowego.Jest szeroko stosowany w wielu dziedzinach armatury, takich jak silnik samochodowy, silnik motocyklowy, silnik wzbudzający serię urządzeń domowych, silnik do elektronarzędzi i różnego rodzaju mikrosilniki PMDC.Jest to ekonomiczna, szybka i niezawodna specjalistyczna nawijarka.

Zasada działania

1. Ta maszyna do nawijania dostosowuje strukturę podwójnych ulotek, 1 zestaw serwomotoru 1KW napędza dwa obroty ulotek i serwomotor indeksujący 400W.Podczas pracy twornik jest mocno dociskany przez dwa narzędzia do nawijania nos i urządzenie mocujące.Kiedy ulotki są uruchomione, drut przechodzi przez uchwyt drutu, urządzenie napinające wchodzi następnie do wydrążonego wrzeciona, wychodzi z rolki ślizgowej drutu, a następnie drut wsuwa się do szczeliny twornika przez kółko prowadzące drutu ulotki.Po tym kroku włóż zworę do gniazda, aby wykonać uzwojenie.

2. Ta maszyna do nawijania twornika dostosowuje system serwo do nawijania.Tymczasem działanie maszyny jest kontrolowane przez prawdziwy kolorowy sterownik PLC człowiek-maszyna;indeksowanie twornika jest kontrolowane przez silnik krokowy o dużej mocy;prędkość serwa jest kontrolowana przez podwójną prędkość obrotową ulotek.Ponadto ta maszyna posiada inne funkcje, takie jak powolne zwiększanie prędkości podczas uruchamiania, Max.ograniczenie prędkości, czas hamowania, obrót w prawo i w lewo, wstępne ustawienie liczenia itp. Dzięki pełnej funkcji i niezawodnej pracy ta maszyna jest wygodna w obsłudze.

3. Oprawa maszyny do nawijania twornika jest sterowana przez cylinder pneumatyczny, wysoka wydajność przy niskich kosztach.Wyposażony jest w płytę roboczą, aby obsługa była wygodniejsza.

4. Maszyna do nawijania twornika dostosowuje sygnał zliczania impulsów systemu PLC, którego poprawność wynosi 100%.

Główne dane techniczne:

Praca maszynowa tego wideo maszyny do nawijania tworników.
