Półautomatyczna linia produkcyjna stojana EV Produkcja silników o nowej energii

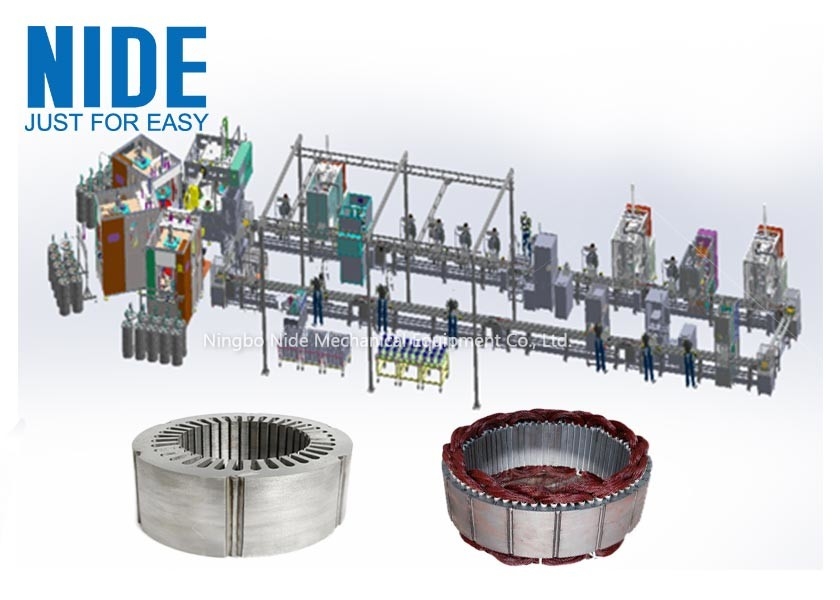

Nowa linia produkcyjna stojana silnika elektrycznego do produkcji silników elektrycznych

Tenlinia produkcyjna stojanównadaje się doprodukcja nowych silników energetycznychi jest używany głównie w branży motoryzacyjnej, takiej jak pojazdy czysto elektryczne, hybrydowe pojazdy elektryczne, autobusy elektryczne itd. Linia produkcyjna stojana jest wysoce zautomatyzowana, co zmniejsza koszty pracy i znacznie poprawia wydajność produkcji

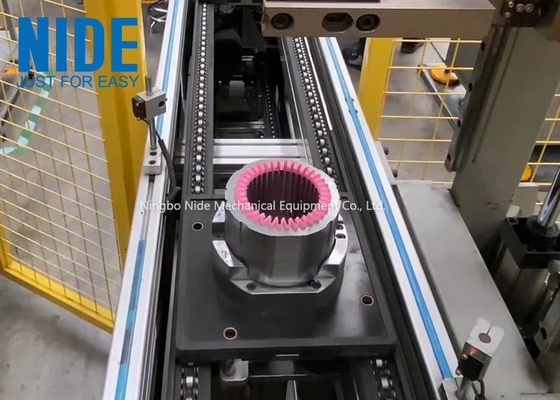

1. Przenośnik i płyta mocująca do nowej linii produkcyjnej stojana silnika evergy EV

Opis:

Linia produkcyjna stojana Wymiary: 13,65m X 4m

Płyta jest transportowana do stacji załadunkowej, mechanizm podnoszący popycha ją do pozycji wstępnej, wygodnej do podniesienia przez robota

Jest to konstrukcja segmentowa, może być szybko montowana i demontowana oraz może rozpraszać siłę z ciężaru

W pozycji płyty znajduje się urządzenie zapobiegające cofaniu (sterowanie przełącznikiem zbliżeniowym, przeciwbieżne i przeciwbieżne), działa stabilnie, hałas <75dB

Na płycie montażowej znajduje się gniazdo do mocowania drutu ołowianego, skutecznie mocujące przewód ołowiany, nie zatrzymuje drugiego procesu

Prędkość przenośnika <20m/min, regulowana

2. Nowa linia produkcyjna stojana silnika evergy EV jest wyposażona w inteligentne roboty

Cechy:inteligentne roboty

Cechy maszyny:

Robot przenosi materiał między maszyną a przenośnikiem

Zakres obciążenia ustala się na podstawie masy stojana

Kabel robota: dostosowuje metodę wbudowania

Adaptuje inteligentnego robota

Wyposaż się w demonstrator

Dokładność pozycjonowania powtarzalności: 0,05 mm

Wprowadzenie do głównego modelu

1. Nowe gniazdo stojana silnika EV Evergy Wkładanie papieru

Opis:składa się z podpórki papieru, mechanizmu podawania papieru, mechanizmu indeksującego, mechanizmu cięcia papieru, mechanizmu popychania papieru itp.

Funkcjonować:złożyć dwie strony papieru, uformować, wyciąć i wcisnąć w szczelinę stojana;może włożyć papier do gniazda o innym kształcie na jednej maszynie.

2. Nowa maszyna do nawijania i wkładania stojana silnika evergy EV

Opis:

Forma do nawijania obraca się, drut do układania ramienia mechanicznego, może wykonywać równoległe uzwojenie drutu wielożyłowego, prędkość wrzeciona bez obciążenia wynosi 120 obr./min, prędkość nawijania jest ustalana zgodnie z numerem drutu uzwojenia równoległego i średnicą drutu;

W interfejsie HMI prędkość nawijania, prędkość zatapiania formy, prędkość ruchu ramienia chwytającego drut, prędkość tworzenia klina, prędkość obrotowa stołu obrotowego, wysokość wypychania cewki i czas zatrzymania, otwarta odległość formy do nawijania i wysokość wypychania drutu dostosowuje sterowanie serwomechanizmem.Czas przełączania: 80 minut

3. Nowa maszyna do rozszerzania cewki stojana silnika EV evergy (cztery stacje)

Opis:

Forma ma konstrukcję modułową, umożliwia szybką zmianę modelu, technologia jest wzajemna, proces produkcyjny jest zaawansowany, jakość jest niezawodna, łatwa i wygodna obsługa. Górna forma, dolna forma i tarcza zębów ochronnych to szybka zmiana typu, górna forma, formowanie dolnej formy i wysokości cewki to sterowanie serwomechanizmem, aby zapewnić szybką zmianę długości stosu i regulację wysokości cewki.

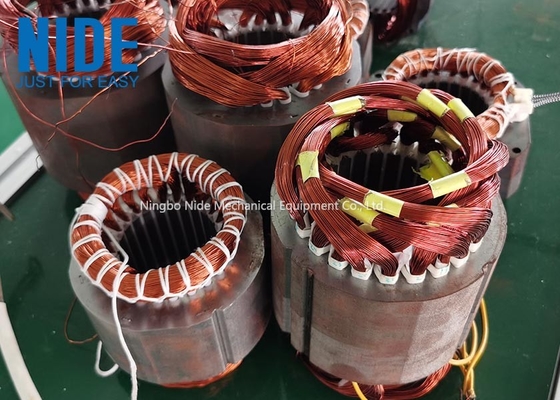

4. Nowa maszyna do sznurowania uzwojenia stojana silnika evergy EV

Opis:

Z wysuwanym stołem przesuwnym, automatycznym załadunkiem/rozładunkiem, automatycznym wiązaniem. Napęd serwo i pneumatyczny, szybka zmiana

Kąt podążania igły sznurującej można ustawić na HMI, kąt obrotu każdego pręta igły szczelinowej można ustawić indywidualnie, jest to obecnie najbardziej niezawodna, zaawansowana maszyna sznurująca.

5. Nowy tester stojana silnika evergy EV

Opis:

Struktura interakcji, prosta stacja operacyjna

Specjalnie zaprojektowany do w pełni automatycznej linii, łatwego w obsłudze oprogramowania

Element testowy można ustawić, aby poprawić wydajność testowania

Oprogramowanie otwartości

Zoptymalizowany współczynnik efektywności kosztowej

Dostosowanie funkcji wsparcia

Wsparcie integracji z systemem zarządzania produkcją
