17 AM Thermal Protector Części zamienne do silników elektrycznych Przełącznik nadmiernej temperatury

Elektryczny wyłącznik termiczny 17 AM z zabezpieczeniem termicznym silnika pompy wodnej 150 stopni;

Wprowadzenie do osłony termicznej 17 AM

Przełącznik zabezpieczenia termicznego 17AM to element zabezpieczenia termicznego, który wykorzystuje specjalny bimetaliczny kontaktron, styk o dużej pojemności, przewodzącą metalową osłonę i dolną płytę, tworząc pętlę sterującą.Ma zalety małych rozmiarów, szybkiego wykrywania temperatury, niezawodnej wydajności itp. Może być w pełni zautomatyzowany w dużych ilościach i jest szeroko stosowany w dziedzinie ochrony termicznej.

Zasada działania osłony termicznej 17 AM

Podczas pracy stroik bimetaliczny mocno dociska ruchomy styk do styku statycznego dzięki specjalnej zakrzywionej powierzchni, styk jest zamknięty, a obwód jest włączony.Gdy urządzenie elektryczne generuje ciepło z powodu usterki, a temperatura wzrasta do znamionowej temperatury roboczej osłony termicznej, element bimetaliczny jest podgrzewany, aby wygenerować naprężenie wewnętrzne i szybko odwrócić łuk, powodując natychmiastowe odskoczenie ruchomego styku od styku statycznego powodującego zerwanie styku Włączyć i odłączyć zasilanie w celu zabezpieczenia przed przegrzaniem.Gdy temperatura chronionego urządzenia elektrycznego spadnie do wartości znamionowej temperatury resetowania produktu, element bimetaliczny powraca do stanu początkowego, a styk ruchomy zostaje zamknięty, a urządzenie elektryczne wznawia pracę.

Funkcja ochrony termicznej 17 AM

Czujnik temperatury wykonany jest z blachy bimetalicznej;

Szeroko stosowany i opłacalny;

Brak efektu ogrzewania elektrycznego, żywotność do 10 000 razy,

W pełni uszczelniony montaż, wodoodporny i odporny na wilgoć

Ma podwójną wydajność wykrywania temperatury i prądu do poruszania się;

Wyściełana obudowa ze stali nierdzewnej, odpowiednia do większości procesów zanurzeniowych

Przewody o różnych specyfikacjach i długościach mogą być nitowane zgodnie z potrzebami klienta

17 AM Thermal Protector Parametry techniczne Parametry techniczne

17 AM Zastosowanie zabezpieczenia termicznego

Szeroko stosowany w różnego rodzaju silnikach, transformatorach, urządzeniach oświetleniowych, grzejnikach elektrycznych, odkurzaczach, myjkach wysokociśnieniowych, pompach zatapialnych, wysokociśnieniowych pompach wodnych, różnych elektronarzędziach, elektrycznych poduszkach grzewczych, grzejnikach i innych urządzeniach gospodarstwa domowego, elektrycznych urządzeniach grzewczych , Przyrządy, sprzęt, nowe baterie energetyczne itp.

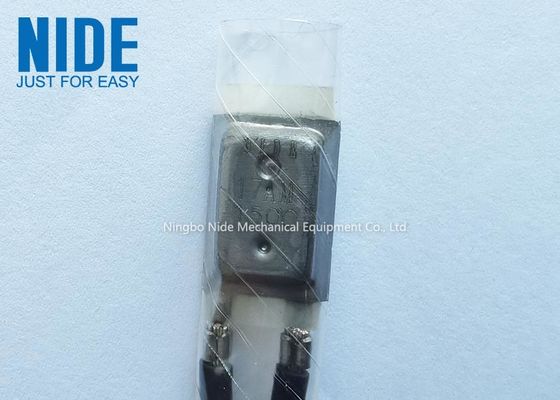

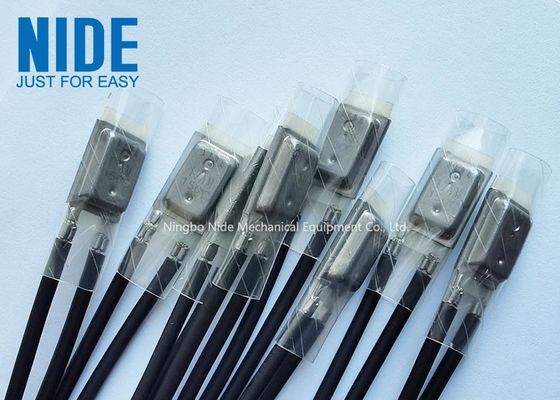

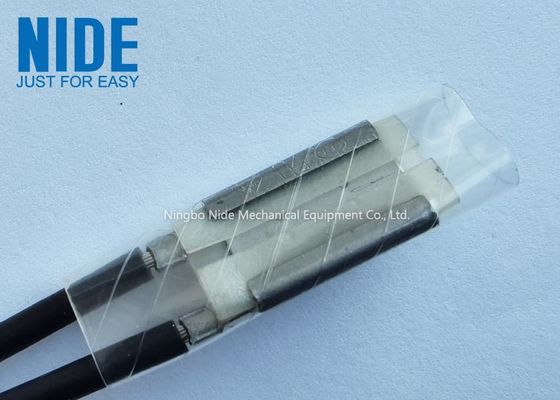

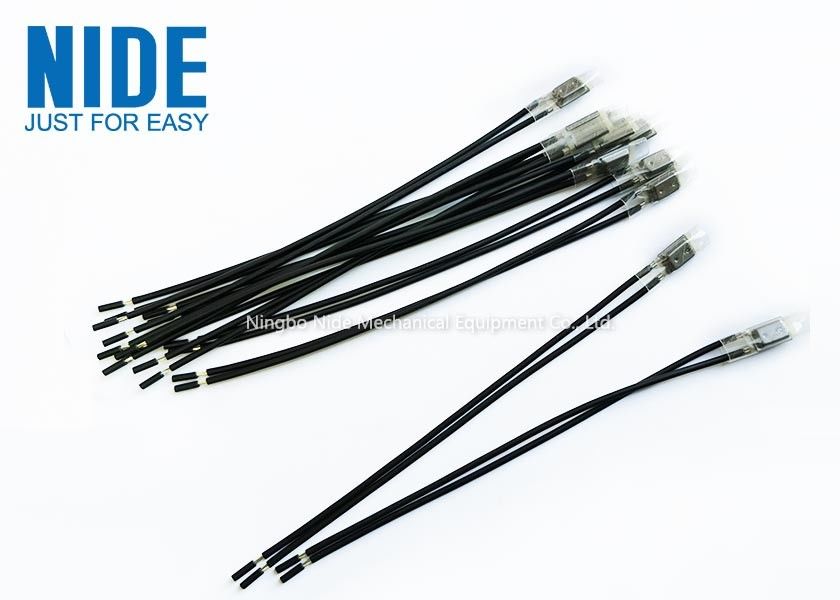

17 AM osłona termiczna pokaz zdjęć

Instrukcja ochraniacza termicznego 17 AM

Powłoka produktu jest wykonana z materiału metalowego, a powłoka jest pod napięciem, gdy jest pod napięciem.Opuszczając fabrykę, została wyposażona w poliestrowy, przewodzący ciepło rękaw ochronny izolacyjny odporny na wysokie temperatury.Podczas montażu należy sprawdzić, czy osłona termiczna znajduje się pośrodku koszulki izolacyjnej i nie wolno jej zdejmować.instalacja.

Nie uderzaj ostrymi przedmiotami lub twardymi przedmiotami, aby zapobiec deformacji obudowy podczas instalacji.Nie instaluj w wilgotnym środowisku o wilgotności większej niż 90% ani nie zanurzaj bezpośrednio w cieczy, aby uniknąć wypadków spowodowanych deformacją skorupy, awarią produktu lub wyciekiem skorupy;okablowanie instalacyjne powinno Zwrócić uwagę na dobre połączenie przewodu, aby uniknąć powodowania wytwarzania ciepła przez wirtualne połączenie i wpływania na normalne działanie zabezpieczenia termicznego.

Rzeczywiste napięcie robocze i prąd roboczy zabezpieczenia termicznego nie powinny być większe niż jego napięcie znamionowe i prąd znamionowy i może być normalnie używane, jeśli jest mniejsze niż napięcie znamionowe i prąd znamionowy.
