Automatyczna maszyna do wstawiania foliowego foliowego z zewnętrznym rotorem do produkcji statorów BLDC
1) Wprowadzenie
Ta automatyczna maszyna do wstawiania papieru izolacyjnego jest specjalnym automatycznym wyposażeniem, które automatycznie wstawia papier izolacyjny do gniazda statora.Tylko trzeba załadować i rozładować stator ręcznieSzerokość papieru izolacyjnego to długość statora plus szerokość złożonej krawędzi i konieczne jest utworzenie pętli papieru izolacyjnego.i pieczętowanie są wykonywane automatycznie.
(2) Główną funkcję i charakterystykę maszyny:
Maszyna ta wykorzystuje pełne mechanizmy i PLC do sterowania parametrami.
Ten produkt ma dojrzałą technologię, zaawansowaną technologię, niezawodną jakość, wygodne użytkowanie i utrzymanie.
Urządzenie to jest wyposażone w interfejs człowiek-maszyna do ustawiania parametrów. Potrzebuje tylko sterowania elektrycznego do zmiany liczby gniazd. Może automatycznie wstawiać gniazdko i skakać.Typ szczeliny statora można zmienić i formy można zmienić szybko i łatwo.
Krawędź papieru izolacyjnego powinna być czystą, nie uszkodzoną i wolną od uszkodzeń.
Stator nie powinien ulegać deformacji, a laminacja statora nie powinna występować w górę w wyniku wstawiania papieru.
Cały zestaw narzędzi można zmienić, a to zajmuje około 30 minut.
Maszyna zatrzyma się automatycznie, gdy papier się zacisknie.
Za pomocą wyświetlacza tekstu, ta maszyna może wyświetlać i ustawić wszystkie różne parametry modeli.
Wskaźnik pierwotnej kwalifikacji ≥99%, po przetworzeniu wskaźnik ≥99,9%
Pojemność produkcyjna ≤1s/slot (z wyłączeniem czasu załadunku/wyładunku)
Szerokość papieru: długość statora + 14 mm, krawędź zwinięta: według wymagań klienta.
Operator musi stać podczas pracy.
Ta maszyna przyjmuje jeden przycisk systemu ręcznego.
Ta maszyna jest odpowiednia dla poliestrowej folii izolacyjnej papieru rolki materiału o grubości 0,25 mm i stałej szerokości ((szerokość jest określona przez klienta)
Niski hałas, szybka prędkość, pełne formowanie.
3) Dane techniczne:
| Nazwa produktu: |
Automatyczna maszyna do wstawiania papieru izolacyjnego z statorem zewnętrznego wirnika |
| Gęstość laminowana statora: |
10 mm-100 mm |
| Maksymalna średnica zewnętrzna statora: |
Φ 200 mm |
| Id. statora: |
Φ 15 mm- Φ 90 mm |
| Wysokość składanej krawędzi: |
2~4 mm lub 4-7 mm regulowane |
| Maksymalna grubość papieru izolacyjnego: |
00,3 mm |
| Długość podawania: |
12 mm-45 mm |
| Czas zaczepienia: |
00,5-0,7s/slot |
| Wprowadzenie: |
380V/50Hz |
| Moc: |
00,75 kW |
| Produktywność maszyny: |
około 1500 sztuk/8 godzin |
| Wymiar: |
1100 mm × 650 mm × 1000 mm |
| Poziom: |
≈ 400 kg |
(4) Stosowanie
Ta maszyna do wstawiania papieru szczelinowego jest odpowiednia do różnych zewnętrznych wirników silników elektrycznych, takich jak małe i średnie silniki trójfazowe, generatory benzynowe, bezpędzelne silniki prądu stałego, silniki dmuchawy,silniki wentylatorów, silniki wentylatorów stołowych, silniki wentylatorów sufitowych itp.

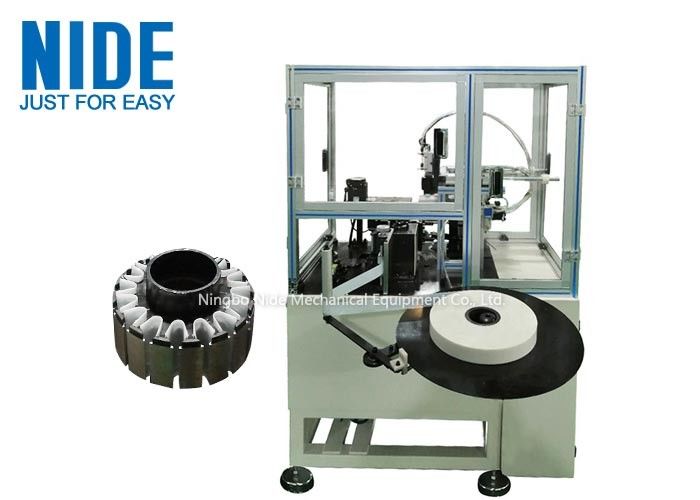

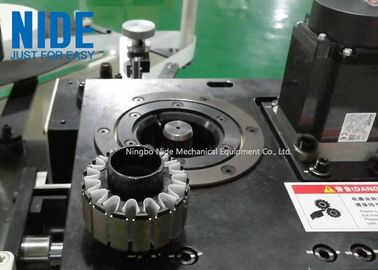

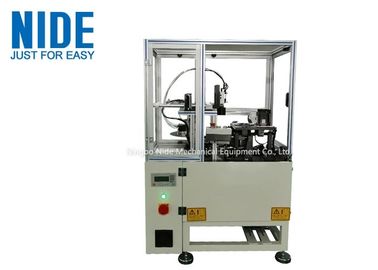

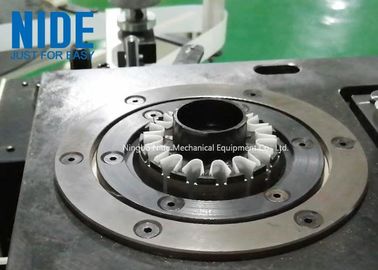

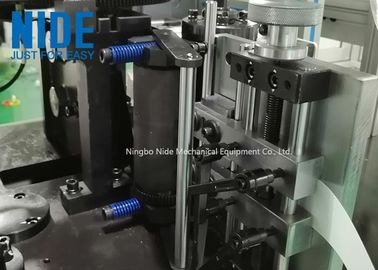

(5) Wyświetlacz obrazu
(6) Codzienna konserwacja urządzeń
1Przed każdą pracą należy sprawdzić mechaniczne, elektryczne, hydrauliczne, pneumatyczne, smarowe i inne części urządzenia, sprawdzić, czy złącza są luźne,czy występują nieprawidłowe dźwięki w ruchomych częściach, oraz czy części elektryczne działają normalnie.
2Po zakończeniu pracy urządzenia należy usunąć różne części i wytrzeć urządzenie, a ruchome części urządzenia zatrzymać w pierwotnej pozycji.
Oprócz maszyny do wkładania papieru, dostarczamy również różne rodzajemateriały izolacyjne elektrycznedo statorów lub armatur, takich jak:papier izolacyjnya takżewino izolacyjneDMD klasy B/F, DM klasy B/F, folii poliestrowej klasy E, czerwone wulkanizowane włókna klasy A, NH& NHN itp.
