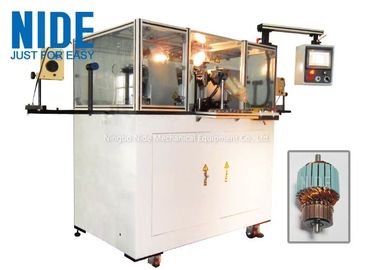

Przemysł samochodowy Wyposażenie cewki armatury / Maszyna do nawijania cewek wirnika

Automatyczna nawijarka tworników / nawijarka ulotek na sprzedaż

NIDE produkuje i produkuje różnorodne maszyny do nawijania silników, w tym nawijarki tworników, nawijarki stojanów, nawijarki bezszczotkowe / BLDC, nawijarki cewek, nawijarki igieł itp.

Ta automatyczna maszyna do nawijania tworników jest prosta w obsłudze i zaprojektowana dla różnych rozmiarów tworników.Wykorzystuje wysokowydajną technologię automatyki przemysłowej, zwiększa wydajność produkcji i oszczędza czas pracy dla producentów silników.Maszyna do nawijania tworników nadaje się nie tylko do automatycznego nawijania indywidualnego, ale także do automatycznego nawijania zwojów.

Maszyna do nawijania tworników Zastosowanie:

Automatyczna maszyna do nawijania tworników jest stosowana w automatycznym zwijaniu zwory komutatorowej typu hakowego lub tworników z nachylonymi szczelinami.
Jest przeznaczony do nawijania różnego rodzaju armatury silnikowej o średniej i dużej średnicy, stosowanej w sprzęcie AGD, elektronarzędziach i przemyśle samochodowym, silniku prądu stałego itp.

Maszyna do nawijania tworników Funkcja i funkcja:

1. Maszyna do nawijania tworników jest uniwersalną maszyną do nawijania różnorodnej gamy cewek tworników i ułatwia automatyczne zaczepianie drutu, cięcie i indeksowanie.

2. Nawijarka cewki twornika nadaje się nie tylko do uzwojenia indywidualnego, ale także do uzwojenia wsadowego zwory.

3. W zależności od średnicy twornika i długości stosu wirnika, urządzenie prowadzące drut miedziany jest proste i szybkie do ustawienia.

4.100 ustawień parametrów pamięci dla różnego typu armatury

5. Licznik można przełączać zarówno na uzwojenie do przodu, jak i do tyłu.

6. Cylinder automatycznie przenosi armaturę.

7. Jest to łatwa i szybka zmiana mocowania i formy.Czas zmiany oprzyrządowania to około 5 minut.

8. Po osiągnięciu zadanej liczby zwojów nawijarka zatrzymuje się automatycznie.

9. Maszynę do nawijania twornika można zatrzymać podczas cyklu nawijania za pomocą wyłącznika dźwigniowego.

10. Ustawienie hasła pozwala łatwo uniknąć zmiany ustawień typu.

11.Wysoce efektywna technologia automatyki przemysłowej

12. Test I/O można wykonać z ekranu dotykowego,

13. Można ustawić inny obrót uzwojenia w każdym gnieździe i zmianę zaczepienia.

14. Cały proces jest wyświetlany dynamicznie i z funkcją alarmu dźwiękowo-świetlnego.

15.Operator może obsługiwać kilka maszyn jednocześnie, co zwiększa wydajność produkcji i oszczędza koszty pracy.

Maszyna do nawijania tworników Główna konfiguracja:

1. Pokrywa ze stopu aluminium

2.Importowane szkło organiczne

3. Znacznie silniejsza struktura.

4. Stabilny, odporny na kołysanie system mocowania i zabezpieczenia drutu,

5. Przystosowuje 3 zestawy serwosilnika prądu przemiennego do sterowania uzwojeniem i kątem.

6. Interfejs komputera użytkownika jest wyposażony w menu dotykowe, użytkownik może edytować, modyfikować, zapisywać dane, a także dostępna jest kontrola hasła.

Maszyna do nawijania tworników Parametr techniczny:

Maszyna do nawijania tworników Wydajność:

Na przykład: dla szczeliny 12, średnica drutu 0,38 mm, zwora komutatora 24 bar.Zajmuje to tylko 22 sekundy/szt

Jak obsługiwać maszynę do nawijania twornika?

1. Włóż zworę ręcznie do mechanizmu uchwytu.

2. Naciśnij przycisk start, cylinder automatycznie popchnie zworę do właściwej pozycji.

3. Maszyna automatycznie zaczyna nawijać cewkę,

4. Wyjmij ręcznie uzwojoną armaturę.

Maszyna do nawijania tworników Zdjęcie:

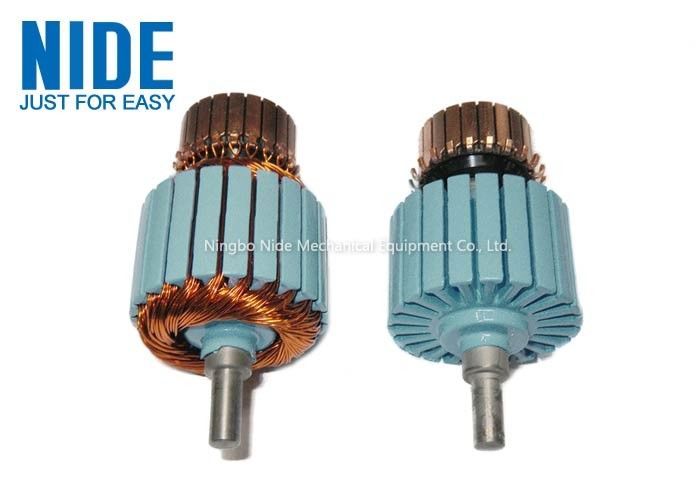

1. Pokaz twornika silnika po uzwojeniu cewki

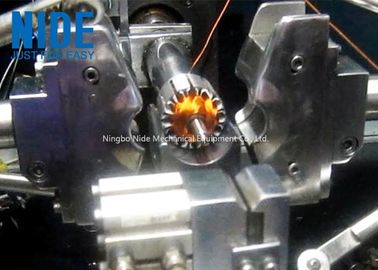

2. Pokazuje proces pracy maszyny do nawijania silnika

Maszyna do nawijania tworników wideo

  https://youtu.be/Y_QEw1nUo68
