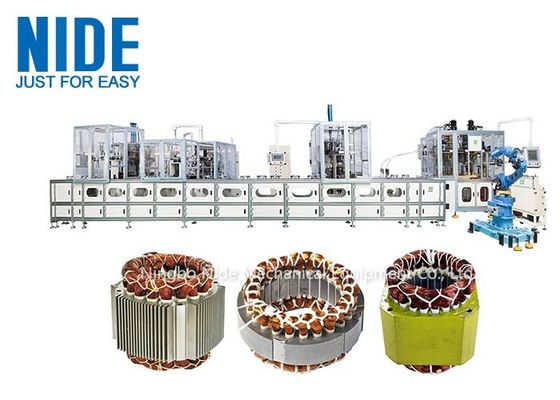

Automatyczna linia produkcyjna stojana silnika elektrycznego trójfazowego

Pełna aotumatyczna linia produkcyjna uzwojenia cewki mahcine do pralki trójfazowej;

Trójfazowa linia produkcyjna automatycznego stojana silnika pralki z automatycznym nawijaniem i wkładaniem cewki ma sześć stacji roboczych, trzy głowice nawijające i jedną stację wkładania cewki.

Ta nowa, w pełni automatyczna linia produkcyjna stojana przyjmuje zdalne sterowanie aplikacją i składa się z kilku maszyn, takich jak maszyna do wkładania papieru stojana, maszyna do uzwojenia cewki stojana i maszyna do wkładania cewek, maszyna do sznurowania cewek stojana, maszyna do formowania cewek stojana.
Operator potrzebny do tej linii produkcyjnej stojana jest znacznie mniejszy niż w przypadku innych maszyn lub linii. Redukcja siły roboczej nie wpłynie na wydajność.

Dzięki niższym kosztom pracy i wysokiej wydajności ta linia produktów stojanów poprawia konkurencyjność producentów silników.

Schemat blokowy linii produkcyjnej stojana patrz poniżej proszę!

Specyfikacja techniczna:

Cechy maszyny:

Ta linia produkcyjna stojana jest wyposażona w automatyczną maszynę do nawijania i wkładania cewki stojana.

Ta linia służy do uzwojenia stojana silnika pralki, uzwojenia stojana silnika wentylatora stołowego itp.Funkcje są następujące:

1. Przystosowuje system serwomotorów prądu przemiennego jako źródło zasilania do nawijania, zanurzania form, indeksowania kubków, zaczepiania i cięcia drutu oraz podawania papieru, dostosowuje trójfazowy silnik redukcji częstotliwości o zmiennej częstotliwości jako źródło zasilania indeksowania gramofonu;

2. Funkcja: uzwojenie cewek trójwarstwowych jest kompletowane indywidualnie przez trzy stacje uzwojenia;

3. Wrzeciono jest sterowane przez silnik servo;dokładność zwojów ±1 obrót;prędkość roboczą można ustawić losowo, a cała maszyna nie ma wyraźnych wibracji i hałasu;

4. Możliwość uzwojenia równoległego dwóch przewodów;uzwojenie jest schludne i bez uszkodzeń emaliowanego drutu.Maszyna zatrzyma się automatycznie po zakończeniu drutu;

5. Dostosowuje system ruchu serwo do zaczepiania drutu i cięcia osi XY poruszającej się w kierunku przód-tył lewy-prawy, drut mostkowy i długość drutu prowadzącego można regulować;

6. Zanurzanie formy jest kontrolowane przez system serwo

7. Parametr procesu każdego stojana można ustawić i zapisać indywidualnie w HMI;

8. Dostosowuje dzielnik krzywkowy do wymiany stacji oprzyrządowania z cewką, prędkość jest kontrolowana przez przetwornicę częstotliwości;

9. Cała maszyna składa się z mechanizmu obracania ulotek nawijających, mechanizmu podnoszenia formy do nawijania, mechanizmu obracania kąta wstawiania cewki, mechanizmu zaczepiania drutu lewy-prawy mechanizm przód-tył itp .;

10. Posiada funkcję diagnozowania błędów;

11. Użyj mylaru jako klina;

12. Dostosowuje silnik serwo do podawania papieru, można ustawić wstawianie klina szczelinowego.Można ustawić długość i liczbę klina;

13. Materiał krytycznych części oprzyrządowania: stal narzędziowa;

14. Mechanizm dociskania drutu jest stabilny i niezawodny, może nawijać cewkę bezpośrednio i dokładnie do formy uzwojenia;

15. Mechanizm nawijania, mechanizm do wytwarzania klina, mechanizm popychający cewkę, mechanizm wkładania cewki ma funkcję wstępnego zwalniania;

16. Prędkość nawijania, prędkość zanurzania formy, prędkość ruchu ramienia zaczepiającego drut, prędkość tworzenia klina, prędkość indeksowania obrotnicy, wysokość podnoszenia cewki i czas zatrzymania można ustawić w HMI;

17. Brak uszkodzeń klina, drutu po włożeniu cewki;

18. Czas cyklu dla włożenia pojedynczej cewki stojana ≤ 32 s / szt

19. Istnieje zabezpieczenie przed zerwaniem drutu, maszyna zatrzyma się awaryjnie, jeśli nie zostanie zerwany żaden drut lub drut.

zdalna obsługa aplikacji jest bardzo prosta!

Izolacja gniazda stojana peper wkładając maszynę/wkładacz papieru

maszyna do nawijania cewki stojana i maszyna do wkładania cewki w tym samym czasie;

maszyna do formowania wstępnego cewek stojana i maszyna do uzbrajania cewek stojana;
