Segmentowy komutator silnikowy z 32 barami prądu stałego

Segmentowy komutator szczelinowy 32 bar silnika prądu stałego do silnika elektronarzędzia

Sposób wytwarzania komutatora szczelinowego

Komutator typu szczelinowego zawiera plastikową podstawę i komutującą blachę miedzianą typu szczelinowego.Górna część blachy miedzianej z komutacją szczelinową jest wyposażona w stopień z drutu spawalniczego.Sąsiednie arkusze miedziane z komutacją szczelinową są izolowane i izolowane arkuszami mikowymi.Środek ma górny cylindryczny otwór wewnętrzny i dolny cylindryczny otwór wewnętrzny rozmieszczone współosiowo, a średnica górnego cylindrycznego otworu jest mniejsza niż dolnego cylindrycznego otworu,

Cechy komutatora szczelinowego

1. Skutecznie popraw wytrzymałość mechaniczną i nadmierną prędkość.

2. W górnym cylindrycznym otworze wewnętrznym plastikowej podstawy komutatora szczelinowego osadzona jest miedziana tuleja,

3. Wewnętrzna strona odwróconej miedzianej płytki jest wyposażona w górną stopkę hakową wszczepioną w plastikową matrycę w górnym położeniu, a górna część górnej stopki hakowej jest wygięta w kierunku środka komutatora, aby utworzyć hak wewnętrzny.

4. Wewnętrzna powierzchnia miedzianej blachy odwracającej jest wyposażona w dolną stopkę hakową wszczepioną w matrycę z tworzywa sztucznego w dolnym położeniu, pomiędzy dolną stopką hakową a wewnętrzną powierzchnią miedzianej blachy odwracającej typu rowkowego jest utworzony rowek pierścienia wzmacniającego , a pierścień wzmacniający jest umieszczony w rowku pierścienia wzmacniającego;

5. Pomiędzy dolną częścią górnego haka a górną częścią dolnego haka jest utworzona struktura rowka w kształcie jaskółczego ogona.

Parametr danych

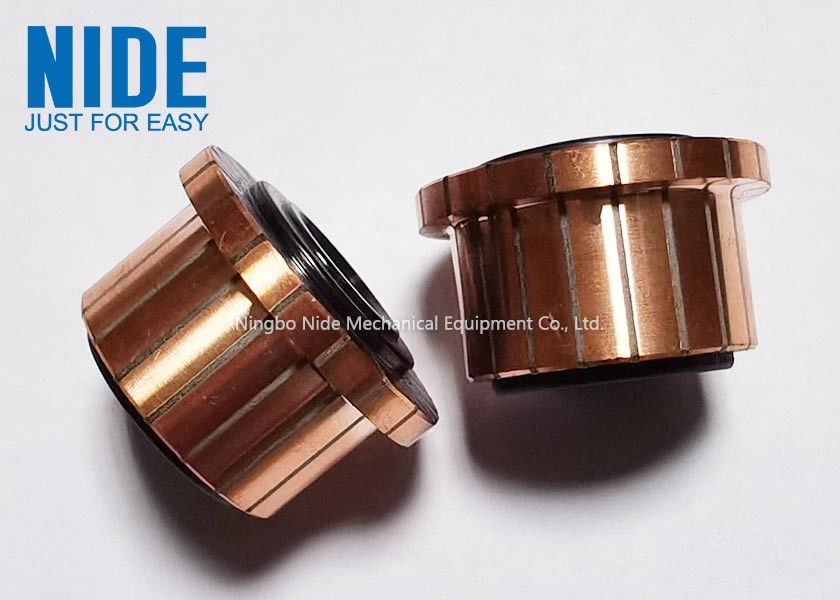

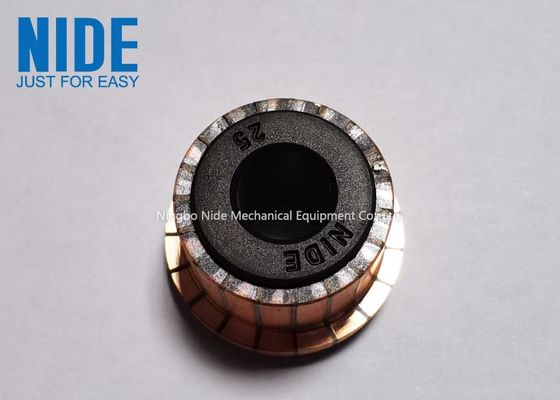

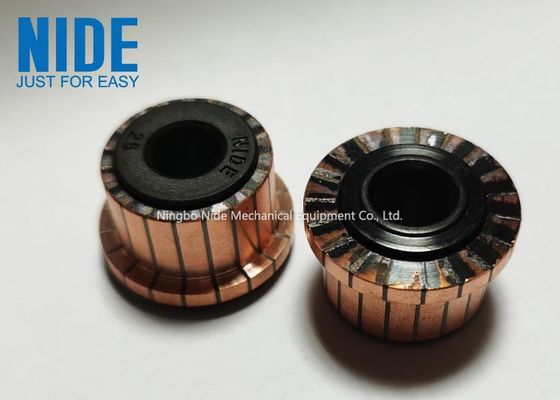

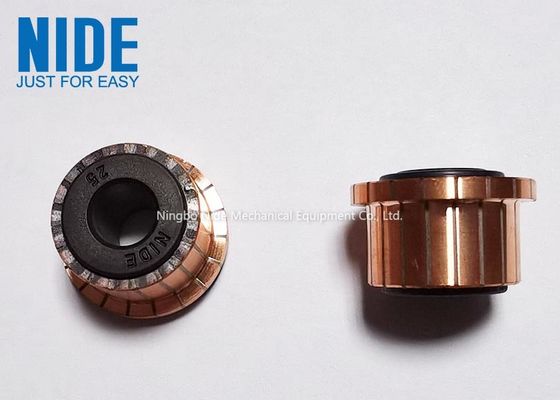

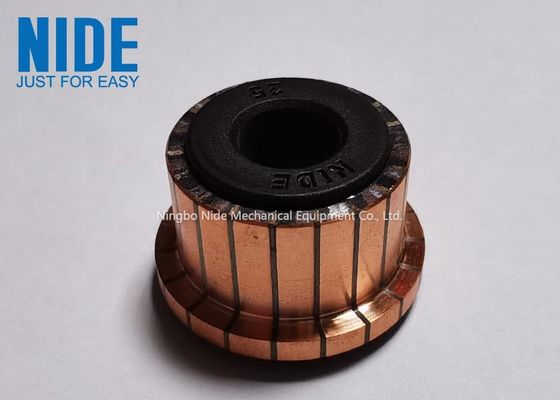

Pokaz obrazów

Możemy zapewnić wszystkie rodzaje komutatory, w tym komutator szczelinowy, komutator hakowy, komutator płaski, kolektor typu riser, kolektor typu shell, w razie potrzeby skontaktuj się z nami.
