| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | NIDE |
| Orzecznictwo: | none |
| Numer modelu: | ND-S2W01D |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | Drewniana walizka, która nadaje się do transportu morskiego |
| Czas dostawy: | 45 dni roboczych |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 600 zestawów rocznie |
| Nazwa produkcji: | automatyczna maszyna do nawijania stojana silnika | Podanie: | uzwojenie cewki stojana silnika krokowego |
|---|---|---|---|
| Metoda nawijania: | uzwojenie igły | kolor: | dostosowane |
| rodzaj: | pełna automatyka | stacja wyciągowa: | 2 |
| Napięcie: | 380V | Waga: | około 500 kg |
| High Light: | maszyna do nawijania transformatora,maszyna do nawijania cewki stojana |
||
Automatyczna nawijarka silnika krokowego / nawijarka cewki stojana szczelinowego do produkcji bezszczotkowego silnika prądu stałego
(1) Aplikacja
Ta automatyczna maszyna do nawijania stojana silnika krokowego przyjmuje technologię nawijania cewki igłowej, nadaje się do produkcji silników elektrycznych w przemyśle, lotnictwie, pomiarach precyzyjnych, wojsku, medycynie, motoryzacji i innych dziedzinach, takich jak instrumenty śledzące, komunikacja i radar, roboty , elektronarzędzia, drukarki, napędy dysków, zabawki elektryczne, wycieraczki, pagery wibracyjne, ramiona robotów i magnetowidy.
(2) Wprowadzenie i charakterystyka:
1. Maszyna do nawijania igły stojana jest używana głównie do uzwojenia cewki stojana silnika krokowego BLDC.
2. Proces nawijania cewki stojana może realizować wiele kranów (ustawienie ekranu), mocowanie drutu i cięcie drutu, zwarta konstrukcja części linii, mocowanie drutu i cięcie drutu jest zakończone jednocześnie
3. Zastosuj metodę nawijania cewki igłowej, każdy cykl działania może owinąć 2 stojany, znacznie poprawiając wydajność produkcji.
4. Ręczny załadunek i rozładunek, automatyczne zaciskanie, nawijanie i ścinanie；
5. Podczas procesu nawijania stojana, ręczne podawanie, automatyczna forma zaciskowa, niż zmniejsza pracochłonność.
6. Potrafi szybko wymienić różne rodzaje form;(doświadczony w 20 minut, aby zakończyć)
7. Części oprzyrządowania i osprzętu przyjmują tryb pozycjonowania w dół, stabilne pozycjonowanie i niezawodne dokręcanie.
8. Różne parametry stojana i uzwojenia można szybko przełączać za pomocą interfejsu HMI, aby dostosować się do wymagań różnych stojanów.
9. Pełna ochrona ze stopu aluminium
10. Sterowanie elektryczne, ustawianie i wyświetlanie przez PLC, funkcja wyświetlania błędów, wyświetlacz i serwomotor są bezpieczne i niezawodne.
(3) Parametry techniczne:
| Nazwa produktu: | Automatyczna nawijarka silnika krokowego/nawijarka cewki igły stojana |
| Średnica przewodu: | φ0,13—φ1,2 mm |
| Identyfikator stojana: | φ25—φ60mm |
| Średnica zewnętrzna stojana: | φ60—φ200 mm |
| Długość stosu: | 10-80 mm (skok standardowy) |
| Metoda nawijania: | uzwojenie cewki igły |
| Stanowisko pracy: | 2 |
| Odpowiedni numer bieguna: | wielobiegunowy. |
| Mechanizm serwo: | Jeden silnik indeksujący 3KW;Jeden silnik uzwojenia 3KW z hamulcem; 750 W i 2 silniki okablowania |
| Prędkości wrzeciona: | 0-260 obr/min regulowany |
| Ciśnienie powietrza: | 0,5-1 MPa |
| Moc: | 10KW |
| Napięcie: | 380V/50HZ Trójfazowe cztery przewody |
| Wymiar: | 1100*1300*1700mm |
| Waga: | 500 kg |
Jeśli potrzebujesz maszyn o innych parametrach, skontaktuj się z nami, możemy dostarczyć różne maszyny zgodnie z potrzebami klienta.

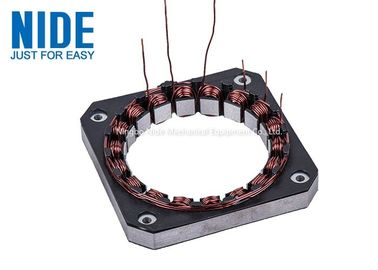

(4) pokaz zdjęć
