Automatyczne 2 stacje elektryczne uzwojenie silnika do wielobiegunowego stojana silnika BLDC

Automatyczne 2 stacje elektryczne uzwojenie silnika do wielobiegunowego stojana silnika BLDC

  • Automatyczne 2 stacje elektryczne uzwojenie silnika do wielobiegunowego stojana silnika BLDC
  • Automatyczne 2 stacje elektryczne uzwojenie silnika do wielobiegunowego stojana silnika BLDC
  • Automatyczne 2 stacje elektryczne uzwojenie silnika do wielobiegunowego stojana silnika BLDC
  • Automatyczne 2 stacje elektryczne uzwojenie silnika do wielobiegunowego stojana silnika BLDC
  • Automatyczne 2 stacje elektryczne uzwojenie silnika do wielobiegunowego stojana silnika BLDC
Automatyczne 2 stacje elektryczne uzwojenie silnika do wielobiegunowego stojana silnika BLDC
Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Nide
Orzecznictwo: None
Numer modelu: ND-S2W01R
Zapłata:
Minimalne zamówienie: 1 szt.
Cena: Negotiable
Szczegóły pakowania: Drewniana walizka odpowiednia do transportu morskiego
Czas dostawy: 50 dni roboczych
Zasady płatności: T/T, L/C
Możliwość Supply: 120 zestawów rocznie
Kontakt
Szczegółowy opis produktu
Rozmiar maszyny: Średni rozmiar Typ automatyzacji: całkowicie automatyczny
świadectwo: CCC Warunki: Nowy
Dostosowana usługa: Dostępne nazwisko: Maszyna do uzwojenia silnika
Zastosowanie: Uzwojenie cewki stojana silnika BLDC stacje robocze: Podwójne dwa.
High Light:

maszyna do nawijania wentylatora

,

automatyczna maszyna do nawijania silnika

automatyczna maszyna do wiązania cewki z dwoma stacjami dla wielobiegunowego statora silnika BLDC





1.Przegląd produktu:

Maszyna do owijania cewki statora silnika jest głównie stosowana do wielopoolnego owijania statora silnika BLDC, przyjmuje technologię owijania igłą.znacznie poprawić wydajność produkcji, ręczne karmienie, automatyczne zaciskanie maty, zmniejszenie intensywności pracy;Wielokrotne naciśnięcie (ustawienie ekranu), zaciskanie drutu i cięcie drutu można zrealizować podczas procesu uzwojenia.Liczba gniazd i cykli może być ustawiona przez interfejs człowiek-maszyna; cały stop aluminiowy (obróbka anodowa) plus importowana ochrona akrylowa; Elektryczny przez PLC, wyświetlacz, sterowanie servomotorem, ustawiony, wyświetlacz bezpieczny i niezawodny.





2Funkcja i charakterystyka:

1"Dla wielokątnego owijania statora, ręcznego załadunku i rozładunku, automatycznego zaciskania, owijania i strzyżenia;

2Ramka przyjmuje narodowy standard 4040 profil aluminiowy, tablica przyjmuje Q235.

3"Rzędzie i części zamontowane przyjmują tryb pozycjonowania w dół, stabilne pozycjonowanie i niezawodne zaciśnięcie.

4"Szytywanie drutu i cięcie drutu, kompaktowa struktura części linii, ściskanie drutu i cięcie drutu są wykonane jednocześnie;

5"Różne parametry statora i uzwojenia można szybko przełączać za pośrednictwem interfejsu HMI, aby dostosować się do różnych wymagań statora.

6Szybka zmiana narzędzia; ((20 minut z biegłością)

7"Całkowita ochrona ze stopów aluminium"

8,PLC sterowanie, wyświetlacz usterek





3Specyfikacja:

Nazwa produktu: Podwójne stacje BDLC silnik statoru igły zwojowa maszyna
Średnica drutu: φ0,13 φ1.2 mm ((Inne specyfikacje mogą być specjalnie zaprojektowane)
Zastosowany numer bieguna: wielobiegunowe
Identyfikator statora: φ25·φ60 mm (Inne specyfikacje mogą być specjalnie zaprojektowane)
OD statora: φ60·φ200 mm (Inne specyfikacje mogą być specjalnie zaprojektowane)
Długość stosu: 10-80 mm ((Standardowy bieg)
Serwo mechanizm: Jeden silnik indeksujący, jeden silnik zawijający z hamulcem, dwa silniki okablowe
Prędkości węzła: 0-260 obrotów na minutę regulowane
Ciśnienie powietrza: 00,5-1 MPa
Moc: 10 kW
napięcie: 380V/50HZ trzyfazowe cztery przewody
Wymiar: 1100*1300*1700mm ((Długość * szerokość * wysokość)
Poziom: 500 kg




4- Pokaz zdjęć:

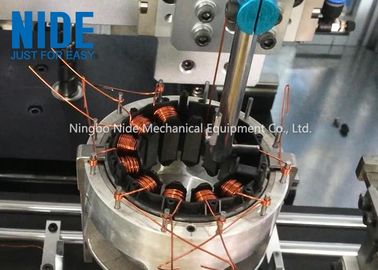

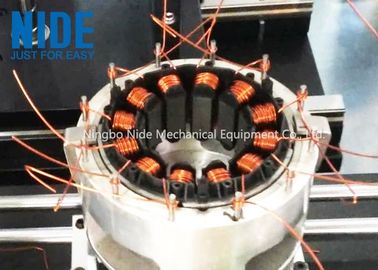

1.Maszyna do zawijania igły statoru silnika BLDC przyjmuje technologię zawijania igły

needle winding technolgy coil winding machine

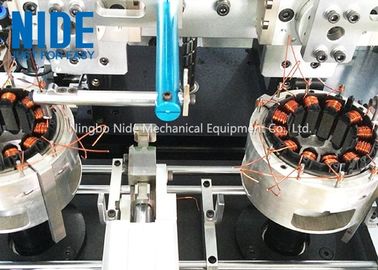

2.Maszyna do zawijania igły statora z silnikiem posiada dwie stacje pracy do zawijania cewki, znacznie poprawiając wydajność produkcji


automatic motor winding machine coil winding machine

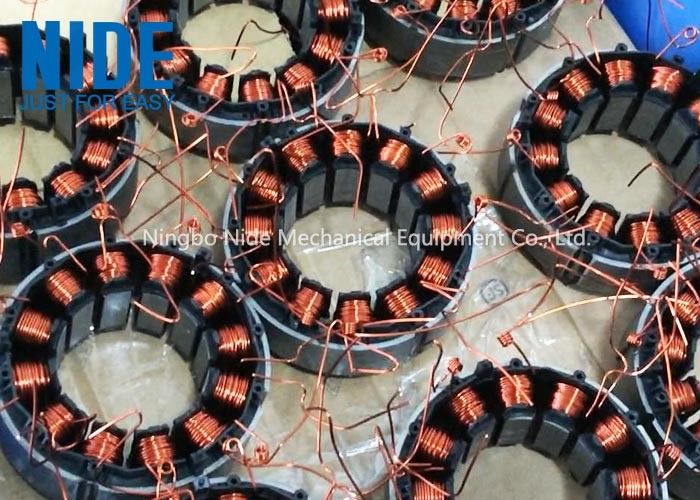

3.Stator silnika BLDC po nawijaniu cewki
BLDC needle coil winding technology motor stator winding machine
