Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | NIDE |
Orzecznictwo: | CCC |
Numer modelu: | ND-ZZX-5R |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | USD(0~150000) per set |
Szczegóły pakowania: | Drewniana walizka odpowiednia do transportu morskiego |
Czas dostawy: | 120 dni |
Zasady płatności: | L/C, T/T |
Możliwość Supply: | 12 linii |
Nazwa: | Linia do produkcji armatury | Używany do: | Produkcja wirnika twornika silnika |
---|---|---|---|
Kolor: | RAL9010 lub zgodnie z wymaganiami klienta | Rodzaj: | Całkowicie automatyczny |
High Light: | linia do produkcji silników elektrycznych,linia do montażu silników elektrycznych |

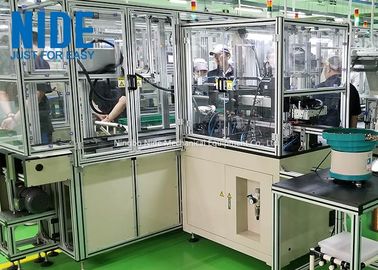

Dostosowana w pełni automatyczna linia montażowa wirnika twornika silnika
I. Wprowadzenie do linii produkcyjnej wirnika twornika:
Ta automatyczna linia montażowa służy do produkcji wirników silników (komutatory mogą być hakowe lub rowkowe).
Automatyczna linia do produkcji armatury silnika jest przekazywana przez linię przenośnika taśmowego, a przednie i tylne maszyny mogą być połączone zgodnie z wcześniej określonym protokołem komunikacyjnym w celu realizacji inteligentnej automatycznej produkcji, a także przenoszenia, załadunku i rozładunku, wykrywania i transferu procesu produkcyjnego można wykonać bez ręcznej interwencji.
Linia montażowa wirnika silnika składa się z głównego stołu operacyjnego (w tym górnych i dolnych portów zasilających), maszyny do prasowania wału wirnika, maszyny do prasowania komutatora wirnika, automatycznego wkładania papieru izolacyjnego wirnika, maszyny do nawijania cewki wirnika z podwójnymi ulotkami, oraz w pełni automatyczna zgrzewarka punktowa z komutatorem wirnika, automatyczna maszyna do wstawiania klina szczeliny wirnika, tokarka komutatora wirnika zwory, gratarka wirnika zwory, w pełni automatyczna zintegrowana maszyna do testowania wirnika.
Maszyny te tworzą automatyczną linię produkcyjną wirników poprzez przenośniki taśmowe.
Obrabiany przedmiot umieszczany jest w linii produkcyjnej z konsoli.
Cała linia produkcyjna zakończy odpowiedni proces zgodnie z odpowiednim procesem.
Na koniec zostanie zawrócony z powrotem do portu opuszczania, aby usunąć gotowy przedmiot.
Każde urządzenie procesowe ma takie funkcje, jak oddzielne ustawianie, wyświetlanie, obsługa, alarm dźwiękowy i świetlny.
II.Wydajność i charakterystyka
1. Ta automatyczna linia produkcyjna do produkcji wirników obejmuje dociskacz wału twornika, prasę komutatora wirnika twornika, automatyczny wkładacz papieru izolacyjnego wirnika, podwójny nawijacz wirnika twornika wideł, w pełni automatyczną zgrzewarkę punktową komutatora wirnika, automatyczny wkładacz klina wirnika twornika, tokarka wykańczająca komutatora wirnika , maszyna do gratowania komutatorów wirnika oraz w pełni automatyczna maszyna do testowania wirników zwory.
2. Kompletne wyposażenie linii produkcyjnej wirnika może być automatycznie podłączane lub obsługiwane niezależnie.
3. Zaawansowana i wyrafinowana technologia produkcji hostów w połączeniu z potężnym systemem przenośników taśmowych dla różnych konfiguracji płaskich.
4. Ma zalety prostoty, elastyczności, wysokiej wydajności i niezawodności, co może znacznie zaoszczędzić siłę roboczą, zmniejszyć pracochłonność i skutecznie poprawić produkcję i jakość.
5. Wytrzymała całkowicie aluminiowa konstrukcja ramy, prosty i elegancki wygląd.
6. Główna konsola operacyjna może wykonywać scentralizowane monitorowanie wyświetlania i zapytania w całym systemie produkcyjnym, a także może odczytywać i zapisywać stan procesu produktu za pomocą ręcznych instrukcji wprowadzania, które mogą zmienić proces przetwarzania produktu, a operacja jest większa humanizowane.
7. W porównaniu z pneumatyczną linią transportową wydajność transmisji jest wyższa, hałas jest mniejszy, a przedmiot obrabiany nie jest uszkodzony podczas transportu;struktura przenośnika taśmowego w połączeniu z inteligentnym systemem identyfikacji zapewnia elastyczność sprzętu i oprogramowania oraz sprawia, że okablowanie jest bardziej elastyczne i zróżnicowane.
8. Cała linia produkcyjna wirnika przyjmuje automatyczny system kontroli identyfikacji.Każdy proces może automatycznie odczytywać, zapisywać i identyfikować stan obróbki przedmiotu obrabianego, dzięki czemu korpus linii może lepiej dostosować się do złożonych i zróżnicowanych wymagań procesu produkcyjnego.
9. Klienci mogą skonfigurować różne modele w wysoce wydajną i praktyczną automatyczną linię produkcyjną zgodnie z rzeczywistymi warunkami, takimi jak typ produktu, wskaźniki techniczne i wymagania produkcyjne.
III. Główne parametry sprzętu
Możemy dostosować maszynę do potrzeb klienta, prosimy o kontakt w razie potrzeby.
a.Parametry maszyny do prasowania komutatora wirnika z automatyczną zworą
Nazwa produktu | Prasa komutatora twornika silnika |
OD armatury: | 20-60mm |
Średnica wału: | 3-15mm |
Długość wału: | 32-250mm |
Numer gniazda twornika: | 8-24 slotów |
Komutator OD: | 8-40mm |
Modulacja amplitudy prędkości: | 0-670 Hz |
Źródło powietrza: | 6-6 kg/cm2 |
Całkowita moc: | 1,0 kW |
Źródło prądu: | AC220V,50/60Hz |
Waga: | Około 400 kg |
Wymiar: | 910*880*1300mm |
b.Parametry maszyny do nawijania cewki cewki nawijarki podwójnej ulotki
Nazwa produktu | Maszyna do nawijania cewki wirnika twornika |
Średnica przewodu: | 0,25~1mm |
OD armatury: | 20~60mm |
Długość stosu armatury: | 10~60mm |
Typ slotu: | proste gniazdo (nie więcej niż 36 gniazd) |
Liczba gniazd na armaturę: | Dziwny, parzysty slot |
Zakres liczenia: | 0~99999 |
Średnica komutatora: | 18~40mm |
Prędkość wideł: | 0~3000 obr/min |
Szybkość indeksowania: | 0~3000 obr/min |
Proces działania: | Pojedyncze działanie, automatyczne |
Ciśnienie powietrza : | 4 ~ 6 kg / cm2, 0,5-0,7 MPa |
Moc maszyny: | 4KW |
Temperatura: | -10~40ºC |
Wilgotność: | 40~90% |
Zasilacz: | 3 fazy 380V±10% 50/60Hz |
Waga całkowita: | około 1180 kg |
Wymiar: | 2000(długość)×1300(szerokość)×1800(wysokość)mm3 |
Wydajność produkcji: | 800-900 zestaw/klasa (obliczona na podstawie 12 slotów, 24 haki, 20 zwojów) |
C.W pełni automatyczne parametry zgrzewarki punktowej z komutatorem armatury silnika
Nazwa produktu | Maszyna do zgrzewania komutatora armatury |
Metoda ładowania: (wybierz dowolną z następujących trzech metod) |
1. Ręczne ładowanie/rozładowywanie |
Metoda indeksowania: | indeksowanie serwa |
Typ komutatora: | haczyk lub pion |
Średnica przewodu: | 0,2 mm-1,0 mm |
Średnica twornika: | 20mm-60mm |
Długość stosu armatury: | 10mm-60mm |
Długość wału: | 50mm-250mm |
Średnica komutatora: | 10mm-40mm |
Średnica wału: | 3mm-17mm |
Numer haka/pionu komutatora: | ≥3 |
Metoda znajdowania zera: | ręcznie umieść zworę, napęd cylindra jeden blok do pozycjonowania |
Metoda kontroli ciśnienia: | sprężyna + cylinder + detekcja ciśnienia |
Metoda chłodzenia głowicy spawalniczej: | chłodzenie wodne |
Ustawienia parametru: | Ustaw na ekranie dotykowym i źródle zasilania, można również ustawić parametr; |
Metoda sterowania źródłem zasilania: | sprzężenie zwrotne w pętli zamkniętej, wysoka dokładność, inwersja |
Ciśnienie sprężonego powietrza: | 4kg/cm2-6kg/cm2 |
Moc źródła spawania: | trójfazowy AC380V±10% 50HZ 40KW |
Moc chłodnicy wody: | trójfazowy AC380V±10% 50HZ |
Ciężar maszyny: | 800 kg (w celach informacyjnych) |
Wymiar: | 785(dł)x 910(szer)x 2100(wys)mm 3 (dla odniesienia) |
IV. Główny wyświetlacz obrazu wyposażenia;
1. Podwójna maszyna do nawijania cewki wirnika twornika
2. Zgrzewarka punktowa z komutatorem armatury do układania na gorąco
3. Tokarka komutatora wirnika twornika
Osoba kontaktowa: Herbert
Tel: +8615268395840
