Trójfazowa maszyna do nawijania stojana silnika elektrycznego z kontrolą remotora

Automatyczna trójfazowa maszyna do produkcji uzwojenia stojana silnika elektrycznego ze sterowaniem remotorem

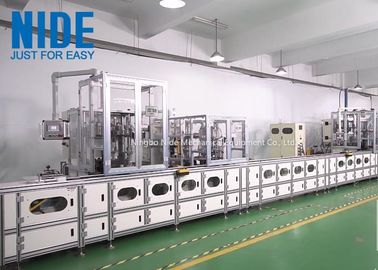

Linia produkcyjna stojana silnika elektrycznego trójfazowego pralki ma Sześć stanowisk roboczych, trzy głowice nawijające cewki i jedno stanowisko wprowadzania cewki.

Cechy maszyny:

Ta linia do produkcji stojanów silników elektrycznych jest wyposażona w automatyczną maszynę do nawijania i wkładania cewki stojana.

Ta linia służy do uzwojenia stojana silnika pralki, uzwojenia stojana silnika wentylatora stołowego itp.Funkcje są następujące:

1. Przystosowuje system serwomotorów prądu przemiennego jako źródło zasilania do nawijania, zanurzania form, indeksowania kubków, zaczepiania i cięcia drutu oraz podawania papieru, dostosowuje trójfazowy silnik redukcji częstotliwości o zmiennej częstotliwości jako źródło zasilania indeksowania gramofonu;

2. Funkcja: uzwojenie cewek trójwarstwowych jest kompletowane indywidualnie przez trzy stacje uzwojenia;

3. Wrzeciono jest sterowane przez silnik servo;dokładność zwojów ±1 obrót;prędkość roboczą można ustawić losowo, a cała maszyna nie ma wyraźnych wibracji i hałasu;

4. Możliwość uzwojenia równoległego dwóch przewodów;uzwojenie jest schludne i bez uszkodzeń emaliowanego drutu.Maszyna zatrzyma się automatycznie po zakończeniu drutu;

5. Dostosowuje system ruchu serwo do zaczepiania drutu i cięcia osi XY poruszającej się w kierunku przód-tył lewy-prawy, drut mostkowy i długość drutu prowadzącego można regulować;

6. Zanurzanie formy jest kontrolowane przez system serwo

7. Parametr procesu każdego stojana można ustawić i zapisać indywidualnie w HMI;

8. Dostosowuje dzielnik krzywkowy do wymiany stacji oprzyrządowania z cewką, prędkość jest kontrolowana przez przetwornicę częstotliwości;

9. Cała maszyna składa się z mechanizmu obracania ulotek nawijających, mechanizmu podnoszenia formy do nawijania, mechanizmu obracania kąta wstawiania cewki, mechanizmu zaczepiania drutu lewy-prawy mechanizm przód-tył itp .;

10. Posiada funkcję diagnozowania błędów;

11. Użyj mylaru jako klina;

12. Dostosowuje silnik serwo do podawania papieru, można ustawić wstawianie klina szczelinowego.Można ustawić długość i liczbę klina;

13. Materiał krytycznych części oprzyrządowania: stal narzędziowa;

14. Mechanizm dociskania drutu jest stabilny i niezawodny, może nawijać cewkę bezpośrednio i dokładnie do formy uzwojenia;

15. Mechanizm nawijania, mechanizm do wytwarzania klina, mechanizm popychający cewkę, mechanizm wkładania cewki ma funkcję wstępnego zwalniania;

16. Prędkość nawijania, prędkość zanurzania formy, prędkość ruchu ramienia zaczepiającego drut, prędkość tworzenia klina, prędkość indeksowania obrotnicy, wysokość podnoszenia cewki i czas zatrzymania można ustawić w HMI;

17. Brak uszkodzeń klina, drutu po włożeniu cewki;

18. Czas cyklu dla włożenia pojedynczej cewki stojana ≤ 32 s / szt

19. Istnieje zabezpieczenie przed zerwaniem drutu, maszyna zatrzyma się awaryjnie, jeśli nie zostanie zerwany żaden drut lub drut.

Specyfikacja techniczna:

Maszyna do nawijania silnika do stojana silnika pralki
